DIP插件加工

DIP产线共有员工30人,1条U型生产线,投板-插件-波峰-测试--检验--包装--出货一体化服务,每天可以满足2K的PCBA板出货要。

采用严格的包装标准,一般的产品包装由防静电袋、气泡袋、隔条、超厚纸箱几部分构成。特殊产品进行特殊包装,并对其进行跌落测试,以避免产品在运输期间因外力导致产品性能破坏。

现有DIP产线5条,目前拥有链条式波峰焊线体、全自动选择性波峰焊线体、手工后焊流水拉线体这三种焊接工艺及设备,日产能高达1万多片以上。

全自动的ERSA选择性波峰焊
具有极高的速度和精度,可在极短的时间内完成复杂的焊接任务

具有焊点透析度好,一致性高
基材的热影响区小材料的精度和硬度能够保持原状

DIP手焊线体使用的ALPHA锡条
具有焊点光泽度高,焊接形状饱满美观等优势

DIP设备加工能力

公司还针对不同工序制定规范操作指引,引导插件生产线员工操作质量,强化生产环节的优化和改善,将产品的合格率提升至99.8%目标,最大程度降低客户成本,为客户创造价值

波峰焊JT-SMART-450-M		ERSA 选焊VERSAFLOW 335
预热温区	3温区	预热温区类型	底部中波红外顶部热风对流
预热区温度控制范围	室温一230°	预热区温度控制范围	室温-200°
锡炉温度控制范围	室温一300°	焊接模块温度控制范围	室温-300°
过PCBA板最尺寸	长度不限,宽度50-450mm	焊接定位精度	± 0.25 mm
运输速度	500-1800mm/min	运输速度	200-10000mm/min
冷却方式	风冷	PCB宽度	60-508mm
PCB板元件高度	上120mm/下25mm	PCB长度	120-508mm
		PCB板边	5mm
		PCB板元件高度	上120mm/下30mm
		治具/PCB重量	8KG

合作方式

包工包料
客户提供方案,我司负责采购原材料（PCB及电子元件）及代加工

包工及部分包料
客户提供关键材料,其它材料由我司采购。加工也由我司负责。

为客户提供设计方案
并由我司采购原材料及代工

纯代工
所有物料由客户提供,我司只负责加工

DIP插件加工厂的加工流程

DIP插件是在客户提供文件资料及加工物料的前提下帮助客户加工的。又别于PCBA加工过程,是PCBA加工流程中的一部分。双方在商洽合适后即可投入生产。部分客户可能会要求进行打样,根据客户需求我们也可以提供这种服务。详细的加工流程如下：

01客户提供资料和物料

在双方洽谈合适之后,加工方会上门取所需的物料和资料,或是客户送货上门

02点料领料

在领取物料之后,仓库进行点料检料,保证物料的质量和后续生产质量

03物料加工

DIP插件加工流程中所需的物料,比如二极管,排针和电阻等,都需要进行物料加工

04上线生产

一切准备就绪后,进行上线生产,打出第一块板送品质部质检,无问题后批量生产

05波峰焊

生产出来的产品会根据客户要求进行无铅的波峰焊过炉

06补焊质检

生产完成的PCB板会送交品质部质检,对于需要补焊的要进行返修后清洗

07送检包装

品质部抽检完成后送仓库包装出货,并进行售后服务返修追踪

了解我们 >>

SMT贴片加工设备

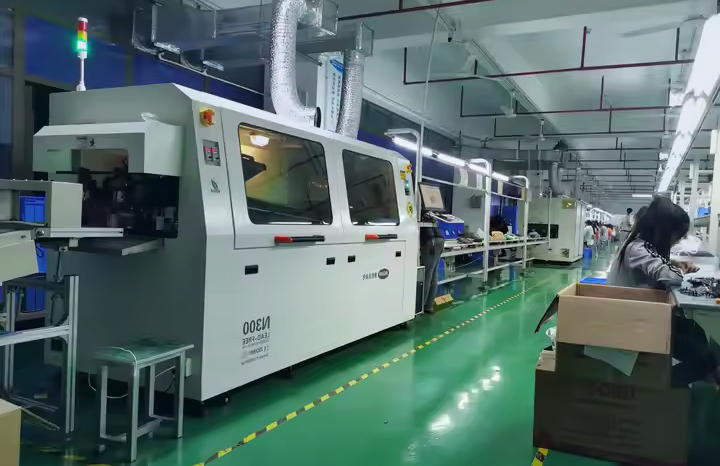

example-image — 双轨波峰焊
WWWWWW

了解更多

example-image — 选择性波峰焊
WWWWWW

了解更多

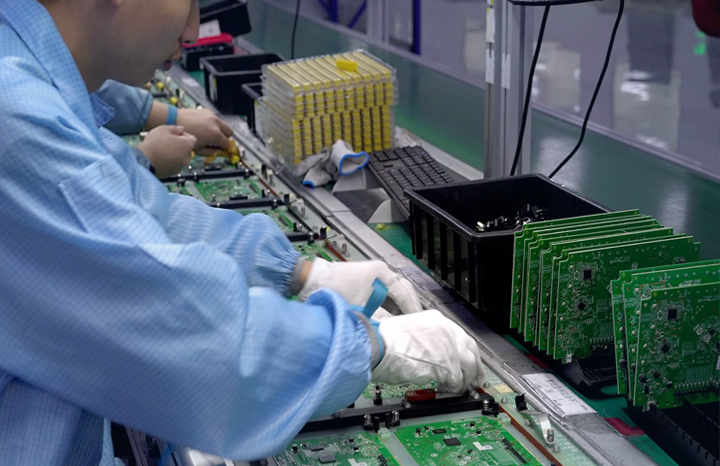

example-image — DIP手焊
